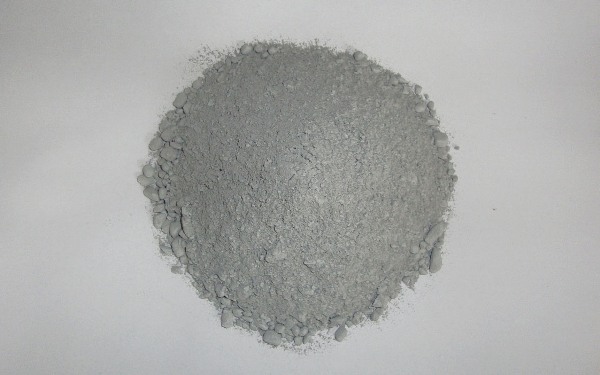

|
|
|
|
|
|
|
|
|
|
|
|
 產品詳細介紹 |
|
項 目 / 牌 號 |
重質高性能耐火澆注料 |
輕質高性能耐火澆注料 |
粘土結合高性能耐火澆注料
|
剛玉質
|
剛玉莫來石質
|
高鋁質
|
粘土質
|
剛玉質
|
剛玉莫來石質
|
高鋁質
|
粘土質
|
| A-90 |
A-75 |
A-70 |
A-40 |
QA-90 |
QA-70 |
QA-60 |
QA-40 |
JN-1400 |
JN-1500 |
| Al2O3 % |
≥90 |
≥75 |
≥70 |
≥40 |
≥90 |
≥70 |
≥60 |
≥40 |
≥50 |
≥60 |
| 耐火度 ℃ |
≥1790 |
≥1790 |
≥1750 |
≥1730 |
≥1790 |
≥1790 |
≥1750 |
≥1700 |
SiO2≤40 |
SiO2≤25 |
| 體積密度 g/cm3 |
≥2.9 |
≥2.5 |
≥2.4 |
≥2.2 |
1.2-1.8 |
0.8-1.6 |
0.6-1.4 |
0.6-1.4 |
>2.3 |
>2.4 |
耐壓強度
MPa
|
110℃×24h
|
≥50 |
≥50 |
≥50 |
≥40 |
5-15 |
5-15 |
3-13 |
3-13 |
|
|
1500℃×3h
|
≥70 |
≥70 |
≥70 |
≥50 |
8-20 |
8-20 |
6-16 |
6-16 |
|
|
抗折強度
MPa
|
110℃×24h
|
≥8 |
≥8 |
≥6 |
≥5 |
|
|
|
|
2-5 |
2-5 |
| 1500℃×3h |
≥10 |
≥10 |
≥8 |
1350℃×3h≥6 |
|
|
|
|
1300℃×3h≥5 |
1450℃×3h≥5 |
| 導熱系數 /W.(m.K)（300℃±25℃） |
|
|
|
|
0.4-0.6 |
0.4-0.6 |
0.3-0.5 |
0.3-0.5 |
|
|
燒后線
變化率 % |
110℃×4h
|
|
|
|
|
|
|
|
|
-0.2～0 |
-0.2～0 |
| 1500℃×3h |
±0.5 |
±0.5 |
±0.5 |
1350℃×3h±0.5 |
±0.6 |
±0.6 |
1450℃×3h±0.6 |
1300℃×3h±0.6 |
1300℃×3h
-0.2～+0.5 |
1450℃×3h
-0.2～+0.5 |
| 最高使用溫度 /℃ |
1700 |
1600 |
1500 |
1400 |
1700 |
1600 |
1400 |
1300 |
1400 |
1500 |
| 使用說明 |
用于各種工業窯爐，可根據具體情況制成低水泥，超低水泥澆注料，也可制成自流澆注料，防爆澆注料。施工方法為振動澆注或自流澆注。 |
用于中性或氧化氣氛下操作的各種工業窯爐內襯，具有良好的絕熱性能，可達到理想的節能目的。 |
用于軋鋼加熱爐、均熱爐及其它工業窯爐上，具有良好的耐高溫和耐熱沖擊性能，施工方法為振動澆注。 | | | |
|
| 【返回】 【關閉】 |
|
|
|
|
